Sickerleitungskontrollschacht DN 600

[PDF-Download]

(in Anlehnung an DIN 4034 – Teil 2)
geeignet bis Klasse B 125

Bodenteil

Auf Wunsch Einbau von Formstücken für Rohranschluss

Gerinneausführung für Kreisunde Rohre DN 100 gerade und abgewinkelt.

Technische Daten

DN(d1) [mm]	h [mm]	h3 [mm]	Aussparung DN [mm]	t [mm]	Gewicht ca. [kg/Stck.]
600	400	260	100	75	220

---

Zwischenteile

DN 600

Technische Daten

DN (d1) [mm]	h [mm]	t [mm]	Gewicht ca. [kg/Stck.]
600	250	60	70
600	500	60	140

---

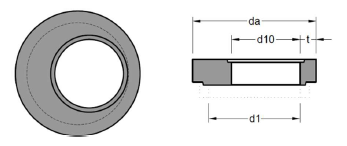

Übergangsplatten mit Falz

von Schachtbodenteil DN 600 mm auf Straßenablauf nach DIN 4052

Technische Daten

d1 / d10 [mm]	da [mm]	h1 [mm]	t [mm]	Gewicht ca. [kg/Stck.]
600/450	810	140	105	130
